En introduksjon til DMX-lysstyring

Annonse

Intelligente belysningssystemer pleide å være et dyrt domene for profesjonelle; men med spredning av billigere elektronikk- og datakontrollsystemer, er utrolige lyseffekter nå innen rekkevidde for hobbyhandleren. Enten du planlegger den mest fantastiske husfesten noensinne, eller vil ta jule- eller halloween-belysningen til et helt nytt nivå, kan det være på tide å investere i noen DMX-systemer.

Hva er intelligent belysning?

Enkelt sagt, intelligent belysning inneholder elementer som kan kontrolleres eksternt. På det mest komplekse nivået kan dette innebære et bevegelig hode (panne og vippe), mønstre og farger. På det enkleste nivået kan du bare kontrollere fargen (kanskje en stripe med RGB-LED) eller en dimmer. Enklere sagt - intelligent belysning er fantastisk.

Kombinert med en kontroller kan du samtidig sende et signal til hundrevis av enheter, sekvensere dem programmalt med et forhåndsbestemt show, eller live betjene effektene mens du er på farten. Dette er i utgangspunktet hvordan jeg tilbrakte nettene mine på universitetet - sitter foran et tavle - for å flytte, blinke og endre fargen på klubb- eller konsertbelysning i tide til musikken. På de fleste konserter blir belysningen imidlertid forhåndsinnspilt, og ganske enkelt spilt av til rett tid; Dette sikrer en jevn opplevelse.

Hvis du har sett den virale videoen av Halloween-huslys satt til Thriller, bør du vite at den bruker DMX intelligent lysstyring.

Hva er DMX?

DMX er en seriell protokoll, digital, ensrettet og uten feilkontroll. Det er pålitelig, men er utsatt for forstyrrelse som gjør det uegnet for farlige effekter som f.eks pyroteknikk (et bortkommen signal eller elektrisk forstyrrelse kunne tilfeldigvis sette av et flammetårn, for forekomst). Som de fleste digitale kabler, forringes signalkvaliteten over lange avstander, og repeatere kan brukes til å øke avstanden, eller dele signalet med tilsvarende Ethernet-brytere.

Selve kabelen består av to skjermede tvinnede par (selv om bare ett er par brukes). Teknisk bør 5-pinners DMX-kabling brukes, men noen produsenter har implementert 3-pinners versjoner som kan kjøre over tradisjonell XLF-kabling for mikrofon.

Enheter kobles sammen tusenfryd i en enkelt kabel og avsluttes med en spesiell plugg; en enkelt DMX-master brukes til å kontrollere, mens alle andre enheter er kjent som slave.

På et datanivå sender DMX512-kontrollerne asynkrone data kl 250 kbaud; 1 startbit, 8 databiter, 2 stoppbiter og ingen paritetskontroll. Legg merke til at selv om datadelen er begrenset til 8-bit, vil noen enheter kombinere to kanaler, noe som gir en multiplekset 16-bit datapakke om nødvendig.

DMX512 kalles så fordi den tillater opptil 512 kontrollkanaler. Hver enhet i DMX “universet” må ha en startadresse angitt på selve enheten; de fleste enheter vil ta opp mer enn en kanal. Noen av de mer kompliserte lysene kan ha opp 12 forskjellige kanaler; en kombinasjon som kontrollerer forskjellige effekter. Identiske enheter kan angis med samme adresse; disse vil begge reagere på disse instruksjonene.

Selvfølgelig fungerer dette bare hvis enhetene er identiske, da hver enhet vil bruke sine kontrollkanaler for å gjøre noe annerledes. På grunn av dette trenger kontrollsystemet ditt en "profil" for hver enhet - en slags lignende enhetsdriver - som forteller hva enheten er i stand til og hvilke signaler som skal sendes for hver effekt.

Her er en grunnleggende introduksjon i videoform for å revidere det du nettopp har lært; husk å se på delene 2–4 også.

DMX er imidlertid ikke begrenset til bare belysning; kan du få røykmaskiner som er kontrollert over DMX, og du kan til og med etterligne en DMX-enhet med en Arduino, og inkorporere ditt eget elektroniske hackery i showet. I utgangspunktet er DMX limet som holder alt sammen og lar det hele snakke med hverandre.

For å lære mer om den tekniske siden, foreslår jeg at du leser Elation teknisk DMX manual [PDF-lenke].

Så hva trenger du for å komme i gang?

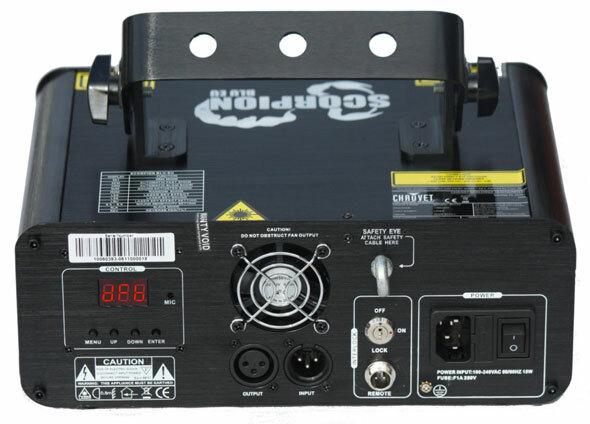

For det første trenger du intelligente lys og enheter. Disse koster litt mer enn vanlige julelys, men de har også en tendens til å være bygget for mer krevende bruk. For å gi deg en idé om kostnadene, kjøpte jeg meg en grønn laser uten hylle med DMX-kontroll for rundt $ 150. Du trenger ikke nødvendigvis å kjøpe nytt utstyr. Hvis du kan kontrollere eksisterende lys eller enheter med Arduino (som å bruke et relé for en røykmaskin), kan du også justere Arduino til å fungere som en DMX-slaveenhet (det vil si en som mottar DMX-signaler).

For det andre trenger du en kontroller: PCen eller den bærbare datamaskinen din går bra, men du trenger en USB til DMX-omformer. Det billigste jeg kunne finne er denne for $ 50.

Det er et overraskende stort utvalg programvare som du kan programmere showene dine på. DMXControl er mye betraktet som det beste gratis alternativet.

Hvis du ikke har noe imot å betale litt mer, DasLight tilbyr en ypperlig programvare og kontroller med avansert 3D-visualisering for å planlegge showet. For enkel testing, Virtual Lightdesk er en enkel $ 5 Mac-app som er kompatibel med alle kontrollere. Jeg vil se mer på programvaresiden av ting i en senere artikkel.

Til slutt trenger du noen kabling; å lage det selv er det billigste alternativet.

Er du klar til å komme inn i en verden av intelligent belysning? Gi oss beskjed hvis du allerede har bygget noen DMX-prosjekter, og vis oss en videolink. Det er en farlig og dyr hobby, det er helt sikkert - men det er også et av de kuleste hobbyene i verden. Lasere, røykmaskin og strober venter på deg, sir!
