Slik lager du en Wi-Fi-antenne ut av en ringe

Annonse

DIY-løsninger for å utvide Wi-Fi har eksistert så lenge Wi-Fi i seg selv har det. Geniale internettbrukere har brukt alt fra kjøkkenfolie og matsil til hjemmelagde Yagi-antenner for å øke Wi-Fi-seriene. Selv om det er mange måter du kan fin tone Forbedre ditt Wi-Fi-signal hjemme og ute med disse Android-appeneSer du etter å forbedre Wi-Fi-signalet i hjemmet ditt eller finne en Wi-Fi-tilkobling når du er ute? Denne artikkelen har du dekket. Les mer ditt Wi-Fi-system hjemme uten å bygge ytterligere maskinvare, det er enkle DIY-løsninger som også kan utgjøre en virkelig forskjell for surfeopplevelsen din.

Før du begynner, må du kontrollere om du har noen andre problemer Øk hastigheten på internettforbindelsen Les mer med Wi-Fi-tilkoblingen din.

I dag skal vi bygge en billig bølgeleder Wi-Fi extender, ved å bruke den enkleste designen som mulig.

Hvorfor vil du lage noe slikt? Mange mennesker bruker dem til å utvide Wi-Fi-signalet til en vanskelig å nå en del av hjemmet, eller til og med utvide Wi-Fi-en til bunnen av hagen. De kan også være veldig nyttige for folk som er avhengige av offentlig internettilgang. Hvis du setter opp riktig, kan du koble deg til en publikum

Wi-Fi-hotspot 4 gratis WiFi-nettsteder som viser hotspot-steder i nærheten Les mer fra mye lenger unna enn vanlig. Perfekt for når ditt eget internett går ut og du vil kunne surfe i tøflene!

Selv om det er mange varianter av denne typen bygg, streber vi i dag etter en balanse mellom pris og enkelhet. Denne guiden skal hjelpe deg med raskt å bygge ditt eget sortiment som styrker Wi-Fi-antennen.

En av de mest populære variantene av denne praksisen er kjent som Pringles kan antenne, eller cantenna kort sagt, som benytter både en "guide" -design og en Yagi-antenne for å øke signalopptaket fra datamaskinen din, eller øke rekkevidden til ruteren.

Selv om disse antennene var en fantastisk bragd med DIY-konstruksjon for sin tid, hadde de noen få grunnleggende feil. Den generelle konsensus er at en boks med en innvendig diameter på mellom 76 og 101 mm fungerer best, med 92 mm som søt sted. Pringles-boksen er for tynn ved å klokke den med en innvendig diameter på 72 mm. For at den skal være effektiv, må den være over en meter lang. Det er også motstridende meninger om Yagi-kollektordesignet er noe mer effektivt enn et godt proporsjonert bølgelederdesign.

Ved å bytte type boks vi bruker, vil vi lage en bølgelederantenn som vil utkonkurrere Pringles kan, og som også krever mye mindre arbeid å gjøre.

Du vil trenge

• En metallboks - så nær 92 mm i diameter og 147 mm høy som mulig, selv om variasjoner kan fungere!
• Kvinnelig N-kontakt - tilgjengelig i mange elektronikkbutikker, eller på Amazon
• Liten kobbertråd med 12 gauge (rundt 2 mm tykk) som kan brukes som antennesonde - jeg berget noe ut av en gammel stikkontakt.
• En kvinnelig RP-SMA til mannlig N-type kontakt - også kjent som en "Pigtail" -kontakt. Selv om det er mulig å lage disse selv, tilbyr mange selskaper disse ferdiglagde. Jeg fant meg i en lokal hobbyelektronikkbutikk, men de er også tilgjengelige på Amazon.
• En USB Wi-Fi-adapter med flyttbar antenne - hva som helst dette vil fungere fint, så lenge antennen kan fjernes.
• Et loddejern og liten mengde lodde
• Avbitertang
• En fil for å arkivere skarpe kanter
• En bore for å lage et hull i boksen - gjerne med en trinn.

Velge din kan

Den første beslutningen å ta er hvilken type kanne man skal bruke. Størrelsen på valget vårt er viktig, ettersom det er angitte grunnleggende dimensjoner som lar antennen fungere. Se opp for bokser med en diameter på 92 mm som er rundt 147 mm lange, selv om du kanskje finner noe nøyaktig i den størrelsen vanskelig å finne!

På tide å ta turen til butikkene med et målebånd og se hva du kan slå opp.

Du kan bruke dette verktøyet å beregne om bokser du har samlet ville være effektive. Den viktige delen du må være oppmerksom på når du har beregnet diameteren din, er innerlengden. Jo nærmere du kommer dimensjonene fra kalkulatoren, jo bedre vil antennen din fungere.

Jeg fant ut at en kaffekanne (diameter 88 mm), og en stor matkanne (101 mm), var nærmest riktig størrelse. Kaffekannen var litt kort på lengden, men de 2 cm den mangler er fortsatt ganske forskjellen fra 26 cm lengden som Pringles kan komme til å komme på. Maten kan opp i nesten perfekte dimensjoner, selv om kantene er kvitt, noe som vil påvirke ytelsen.

Jeg bestemte meg for å lage begge bokser til kantenner - denne guiden dekker konstruksjonen av kaffekannen, skjønt konstruksjonen er nøyaktig den samme for begge deler, bare med forskjellig avstand i beregningsverktøyet ovenfor.

Gjør sonden

Sonden er det lille stykke kobbertråd som vil stikke ut i midten av boksen vår. Vi vil feste denne sonden til den kvinnelige kontakten av N-typen ved å bruke loddejernet vårt. Ved å bruke det samme verktøyet som ovenfor, kan vi se at for min kaffedunkens diameter trenger vi en sondelengde på 30,7 mm.

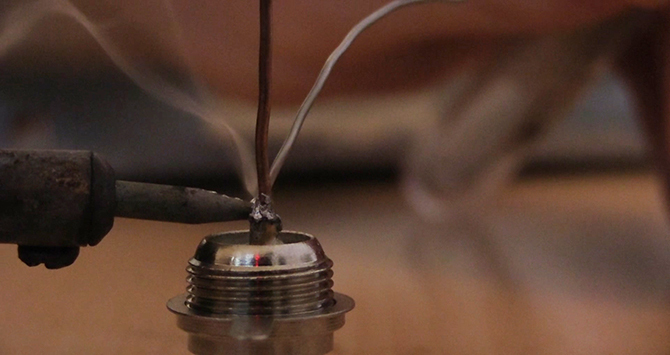

Jeg vil anbefale å kutte et litt stort stykke tråd til å begynne med, og lodde det på plass inne i messingkontakten på toppen av kontakten.

Lengden på denne sonden er veldig viktig - og du må være sikker på å måle fra bunnen av messingkontakten til der spissen av sonden vil være. Selv en millimeter herfra og Cantenna fungerer kanskje ikke så bra som den kunne!

Mål nøye til lengden som er angitt i beregningene dine, og skjær sonden til riktig lengde.

Å lage hull

Nå som vi har sonden og N-kontakten sammen, må vi montere dem på rett sted på boksen. For kaffedunkens diameter, trenger vi at sonden vår plasseres nøyaktig 53,3 mm fra bunnen av boksen. Nok en gang må dette være så presist som mulig, så ta deg god tid!

Det er også verdt å merke seg at denne målingen skal tas fra bunnen av boksen, ikke fra mønet rundt bunnen.

Når du har fått den nøyaktige målingen, er det på tide å klippe hullet. Jeg brukte en drill etterfulgt av en vinkelsliper på det roterende verktøyet mitt - noe som var mildest sagt mildest! Bare for å teste, lagde jeg også en med bare en skrutrekker for å slå et hull, og et par nøstetang for langsomt å bøye det utover til det hadde riktig diameter. Ingen av disse metodene er ideelle, og jeg vil anbefale å bruke en trinnbor for å gjøre denne delen enklere. Husk: du kutter metall, og metall er hardere enn øynene, så bruk kanskje noe for å dekke dem.

Uansett hvilken metode du bruker, måler du diameteren på kontakten din av N-typen med mutteren fjernet, og gjør et hull litt større, slik at N-kontakten kan gli inn. Jeg fant ut at det å lage et litt for lite hull som jeg deretter utvidet ved hjelp av en fil, fungerte bra. Jeg vil også anbefale å arkivere eventuelle skarpe kanter på toppen av boksen din på dette tidspunktet, da du trenger å stikke hånden din inn der for å stramme den.

Du skal nå kunne passe kontakten ved å skyve den gjennom og feste mutteren fra innsiden. Vær forsiktig mens du gjør dette! Jeg klarte å klippe hånden to ganger på den innvendige kanten av kaffekannen. Jeg antar at noen glemte å ta sitt eget råd med arkiveringen.

Sette alt sammen

Nå som selve boksen er ferdig, trenger vi en måte å knytte den til datamaskinen eller ruteren vår for å høste fordelene.

For å koble den til en datamaskin, sett inn UBS Wi-Fi-adapter og installer den driverprogramvaren. Når det er gjort, fjerner du antennen som følger med adapteren ved å skru av den, og fest den mindre enden av pigtail-kontakten i stedet. Fest den andre enden av pigtailen på den utstående kontakten av N-typen.

Det er det! Du er ferdig!

For å teste den ut, ta datamaskinen din til et sted der Wi-Fi-signalet vanligvis er veldig lite, og pek cantenna i retningen Wi-Fi-signalet kommer fra. Der det er mulig, er en klar siktlinje best, selv om jeg fant ut at det var et betydelig signaløkning, til og med å peke den gjennom de tykke veggene i den gamle bygård jeg bor i. Du må sørge for at du bruker din Wi-Fi-adapter - som du kan endre i Nettverk og delingssenter -> Adapterinnstillinger.

Du kan oppleve at du får et bedre signal med sonden som peker sideveis i stedet for rett opp - hvis du kan se antennene på ruteren du kobler til, prøv å etterligne orienteringen deres best resultater.

Mange kobler kantennene sine til stativ for å få best mulig kontroll over retning og orientering, i dette tilfellet litt makgyvering med glidelås og en gammel plastplantepotte gjorde jobben perfekt!

Jeg testet både design av kaffe og mat kan, og begge økte Wi-Fi-en betydelig. Gergory Rehm fra Turnpoint.net deltok i en "Homebrew antenna shootout" som testet forskjellige design, se resultatene her!

Jeg brukte et gratis programvare som heter Homedale for å måle styrken på Wi-Fi-signalene jeg mottok, kan du i begge tilfeller se kantantene (blå linje som går utenfor øverst på grafen) ga et betydelig høyere signal sammenlignet med den interne Wi-Fi-mottakeren på den bærbare datamaskinen (gul linje). Avlesningene fra adapterlistesiden i programvaren viser et gjennomsnitt på rundt 20dBm boost.

Selv om kaffekannen ikke er stor størrelse, fungerer den bra som en ytelsesforsterker, og med maten kan fungere bra i nærme kvartaler også, gleder jeg meg til å teste disse over en større område.

I mange situasjoner vil dette være forskjellen mellom intermitterende, nær ubrukelig internett og en stabil brukbar forbindelse. Hvis du trenger å utvide avstanden mellom datamaskinen og antennen, vil jeg anbefale å bruke en USB-forlengelseskabel.

Koble til en ruter

En annen fremgangsmåte å ta er å koble cantenna til ruteren din for å øke signalet fra kilden. Ved å peke en overførendeantenne fra ruteren din til en mottaksantenne på datamaskinen din, vil du kunne øke rekkevidden betydelig.

Dette er perfekt hvis du vil rette Wi-Fi-signalet ditt til et uthus, eller for å gi hagen din full dekning. Du kan til og med bruke den til å dele forbindelsen din med et hus i nærheten hvis du føler deg nabovennlig! Det er imidlertid verdt å merke seg at dette løftet vil være retningsbestemt avhengig av orienteringen til kan, og selv om det vil hjelpe enormt i en retning, kan det begrense signalets styrke i en annen retning områder.

Mange rutere har antenner festet til dem som passer til pigtailens RP-SMA-side, selv om du kanskje finner deg må oppdatere ruterenes firmware for å få mest mulig ut av dette ved å øke signalet den gir. Det er imidlertid verdt å gjøre dette uansett, siden du kan forvente å se store ytelsesøkninger fra denne oppgraderingen alene. Hvis du vil ha en guide til hvordan du lader ruteren din, se denne detaljene guide Hva er DD-WRT, og hvordan det kan gjøre ruteren din til en superruterI denne artikkelen skal jeg vise deg noen av de kuleste funksjonene i DD-WRT, som, hvis du bestemmer deg for å benytte deg av, vil tillate deg å forvandle din egen ruter til superruteren til ... Les mer .

Det kan hende at ruteren din ikke har noen RP-SMA-kontakt. Hvis dette er tilfelle har du to alternativer.

For det første kan du prøve å legge til en selv. YouTube-brukeren Mix Bag har en video som tar oss gjennom å legge en kontakt i aksjen Virgin Media Super Hub.

Denne metoden er litt involvert, og kan variere fra ruter til ruter. Hvis dette virker som noe litt utenfor omfanget, er en annen utrolig enkel måte å øke Wi-Fi-signalet ditt på å lage en parabolsk reflektor for å plassere bak den og fokusere signalet.

Det er mange varianter av dette, men Instructables-brukeren MarkYu har en rask og enkel guide å bygge en - den eneste endringen du trenger å gjøre i bygningen, er å stå reflektoren bak den luftfrie ruteren din.

Selv om det er mange tilnærminger til å forbedre Wi-Fi-serien, er disse byggene en rask og enkel måte å forbedre det uten å bryte banken.

Har du bygd en Cantenna i fortiden? Har du kommet frem til dine egne vanvittige design for å øke Wi-Fi-signalene dine? Gi oss beskjed i kommentarfeltet nedenfor!
